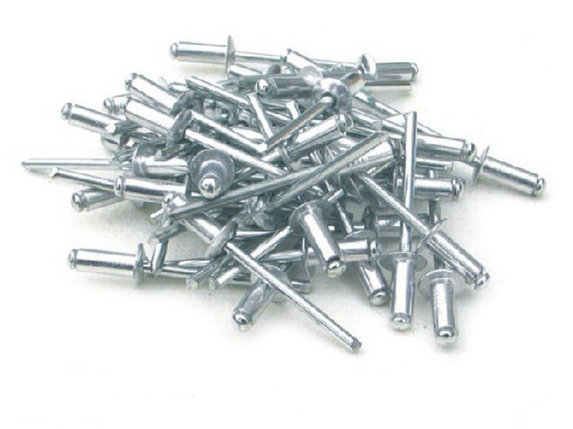

Заклёпки алюминевые 6,4х4,8 мм 50 штук, VOREL 70480

Выбор заклепок. Размеры заклепок выбирают в зависимости от назначения заклепочного шва, толщины склепываемых листов и формы замыкающей головки.

Длину стержня заклепки определяют в зависимости от толщины склепываемых листов и формы замыкающей головки. Замыкающая головка образуется на выступающей части стержня. Длина этой части стержня для образования полукруглой головки составляет 1,5 с? и для образования потайной головки — 1,3 d диаметра заклепки. При недостаточной длине выступающей части стержня головка заклепки получается неполной и недостаточно прочной, а при чрезмерно большой длине головка приобретает неправильную форму.

—

Заклепки. Цилиндрический стержень заклепки обычно имеет на одном конце заранее высаженную головку (ее называют закладной), а на другом — небольшую конусность, необходимую Для более удобного введения заклепки в отверстие. Вторая головка, получающаяся при склепывании, называется замыкающей. От стержня к головке заклепки идет небольшой закругленный переход (галтель), увеличивающий прочность заклепки.

Длина стержня заклепки зависит от толщины склепываемых частей. Она должна быть такой, чтобы материала заклепки хватило как на образование замыкающей головки, так и на заполнение пространства между стержнем заклепки и стенками отверстия. Длину заклепки определяют, учитывая вид замыкающей головки, величину зазора между стержнем заклепки и стенками отверстия и величину осадки стержня; последняя зависит от материала заклепки, ее длины и способа клепки.

Длина стержня заклепки между головками не должна превышать пяти диаметров стержня. Если это условие невыполнимо, заклепочное соединение заменяют болтовым. Конец стержня, оставляемый на образование замыкающей головки, должен быть такой длины, чтобы из него получилась полная замыкающая головка. Для образования полукруглой замыкающей головки необходимо, чтобы длина выступающего конца стержня равнялась 1,25—1,5 диаметра стержня; для головки впо-тай эта длина должна составлять 0,8—1,2 диаметра заклепки.

Отверстия под заклепки просверливают или пробивают на особых дыропробивных прессах. Для соединения прочных материалов пробивка отверстий не допускается, так как при пробивке на краях отверстий образуются мелкие, часто невидимые трещины, приводящие к снижению прочности клепаного шва.

В случае несовпадения отверстий их рассверливают или обрабатывают зенкером или разверткой.

Внешние края отверстий раззенковывают под галтель, имеющуюся на стержне заклепки под головкой.

Заклепочные швы. Заклепки располагают вдоль шва одним, двумя, тремя рядами. Швы в зависимости от этого называются однорядными, двухрядными, многорядными. В двухрядных и многорядных швах заклепки могут располагаться параллельными рядами или в шахматном порядке.

Многорядные швы (более трех рядов) применяются редко, так как от прибавления количества швов общая прочность клепаного соединения изменяется мало, а в ряде случаев и совсем не меняется. Поэтому нет необходимости ставить излишние заклепки.

Два листа (или две детали) можно соединить заклепками тремя способами:
1) наложить соединяемые листы краями один на другой и склепать их; при этом получится шов внахлестку;
2) уложить листы краями в стык, с одной стороны вдоль стыка наложить на них полосу-накладку и к ней приклепать каждый из листов; это будет шов с одной накладкой;
3) наложить с обеих сторон листов по накладке — получится шов с двумя накладками.

Вышеприведенные характеристики получены из открытых источников, в том числе с официальных сайтов и из каталогов. Мы не можем гарантировать 100%-ную точность и полноту описаний товаров. Обязательно уточняйте у менеджера важные для Вас параметры и осматривайте товар при получении.
