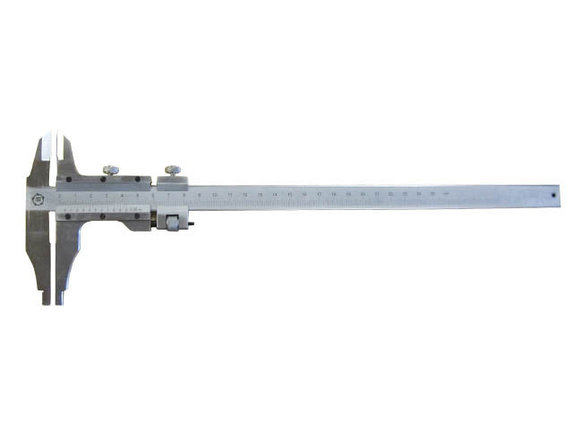

Штангенциркуль ШЦ-2-250 0,05 нерж.ст.ТМ

Штангенциркуль ШЦ-II 250 0,05

Штангенциркуль типа ШЦ-II ГОСТ 166-89 предназначен для измерения наружных и внутренних размеров и разметочных работ.

Диапазон измерений 0-250мм, значение отсчета по нониусу 0,05.

Характеристики:

Комплектация:

• Штангенциркуль типа ШЦ-II - 1 шт.
• Чехол - 1 шт.
• Паспорт - 1 шт.

Устройство и принцип работы:

1 - штанга; 2 - рамка; 3 - нониус; 4 - винт стопорный; 5 - движок; 6 - винт микрометрический; 7 - винт стопорный; 8 - гайка

4.1. Штангенциркуль (рис. 1) имеет две шкалы и микрометрическое устройство для тонкой регулировки рамки. Основная шкала нанесена на штанге с делениями через 1 мм, вторая шкала - на нониусе, который закреплен на рамке. Фиксация рамки производиться при помощи стопорного винта. Плавное перемещение рамки обеспечивается пружиной, расположенной внутри рамки.

4.2. Наружные размеры измеряются при помощи обеих пар губок. Верхние губки используются для разметочных работ. Для измерения внутренних размеров используются нижние нижние губки. При таких замерах измеряемый размер равен величине отсчета по шкале штангенциркуля плюс величина губок. Размер сдвоенных губок маркируется на одной из губок штангенциркуля.

4.3. Отсчет размеров производиться методом непосредственной оценки совпадения деления шкалы с делениями нониуса.
